产品中心 首页 > 产品中心 > (株)昭和技研工業 > (株)昭和技研工業 珍珠旋转接头C系列

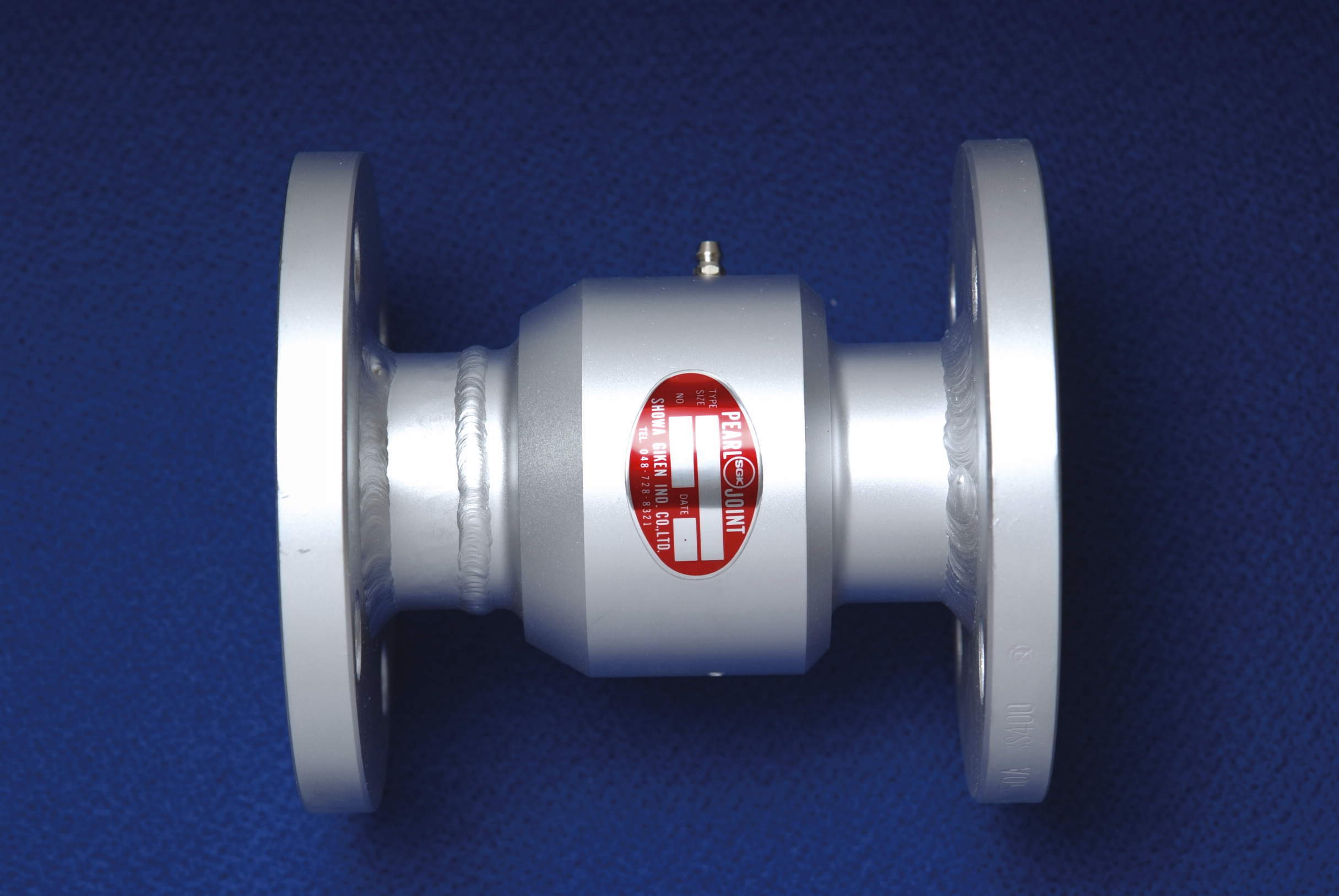

产品名称： (株)昭和技研工業 珍珠旋转接头C系列
产品编号： SN18114727
产品类别： 工业配件 > (株)昭和技研工業
品牌： (株)昭和技研工業
日期： 2018-11-30
业务QQ：
服务热线： 15986675116
    最高圧力 2.1MPa(21kgf/cm2)
    最高温度 100℃
    本体材質 鋼溶接
    標準パッキン材質 NBR
    接続 フランジ(JIS10K)

    パールスイベルジョイントは、360度の回転が可能なスイベルジョイントで、軸受部には複列ボールベアリングが組み込まれ、グリース潤滑してありますので機械的強度が高く、大きなラジアル・スラスト量荷重、ならびにモーメント荷重に耐えることができます。

    型式 スタイルNo. 呼称寸法 A B C D E F G 質量
    (kg)
    A B
    C-1-40A No.1 40A 11/2B 160 - - 76 - - - 5.3
    C-1-50A No.1 50A 2B 170 - - 94 - - - 7.2
    C-1-65A No.1 65A 21/2B 190 - - 113 - - - 10.4
    C-1-80A No.1 80A 3B 205 - - 125 - - - 11.3
    C-1-100A No.1 100A 4B 220 - - 152 - - - 15.6
    C-1-125A No.1 125A 5B 250 - - 185 - - - 25
    C-1-150A No.1 150A 6B 280 - - 225 - - - 39
    C-1-200A No.1 200A 8B 320 - - 278 - - - 59
    C-1-250A No.1 250A 10B 350 - - 330 - - - 87
    C-1-300A No.1 300A 12B 400 - - 380 - - - 125
    C-1-350A No.1 350A 14B 440 - - 456 - - - 170
    C-2-40A No.2 40A 11/2B - 160 - 76 80 - - 5.5
    C-2-50A No.2 50A 2B - 180 - 94 95 - - 7.6
    C-2-65A No.2 65A 21/2B - 205 - 113 115 - - 11.0
    C-2-80A No.2 80A 3B - 230 - 125 135 - - 12.1
    C-2-100A No.2 100A 4B - 265 - 152 160 - - 17.0
    C-2-125A No.2 125A 5B - 315 - 185 190 - - 27
    C-2-150A No.2 150A 6B - 365 - 225 225 - - 42.5
    C-2-200A No.2 200A 8B - 450 - 278 280 - - 67
    C-2-250A No.2 250A 10B - 525 - 330 340 - - 101
    C-2-300A No.2 300A 12B - 620 - 380 395 - - 145
    C-2-350A No.2 350A 14B - 700 - 456 455 - - 202
    C-3-40A No.3 40A 11/2B - - 160 76 80 - - 5.7
    C-3-50A No.3 50A 2B - - 190 94 95 - - 8.0
    C-3-65A No.3 65A 21/2B - - 220 113 115 - - 11.5
    C-3-80A No.3 80A 3B - - 255 125 135 - - 13.0
    C-3-100A No.3 100A 4B - - 310 152 160 - - 18.5
    C-3-125A No.3 125A 5B - - 380 185 190 - - 29
    C-3-150A No.3 150A 6B - - 450 225 225 - - 46
    C-3-200A No.3 200A 8B - - 580 278 280 - - 74
    C-3-250A No.3 250A 10B - - 700 330 340 - - 114
    C-3-300A No.3 300A 12B - - 840 380 395 - - 165
    C-3-350A No.3 350A 14B - - 960 456 455 - - 232
    C-4-40A No.4 40A 11/2B - - - 76 - 160 - 7.2
    C-4-50A No.4 50A 2B - - - 94 - 180 - 10.6
    C-4-65A No.4 65A 21/2B - - - 113 - 205 - 15.3
    C-4-80A No.4 80A 3B - - - 125 - 230 - 17.0
    C-4-100A No.4 100A 4B - - - 152 - 265 - 24.6
    C-4-125A No.4 125A 5B - - - 185 - 315 - 39.5
    C-4-150A No.4 150A 6B - - - 225 - 365 - 65
    C-4-200A No.4 200A 8B - - - 278 - 450 - 104
    C-4-250A No.4 250A 10B - - - 330 - 525 - 138
    C-4-300A No.4 300A 12B - - - 380 - 620 - 228
    C-4-350A No.4 350A 14B - - - 456 - 700 - 315
    C-5-40A No.5 40A 11/2B - - - 76 80 160 160 7.4
    C-5-50A No.5 50A 2B - - - 94 95 180 190 11.0
    C-5-65A No.5 65A 21/2B - - - 113 115 205 220 15.8
    C-5-80A No.5 80A 3B - - - 125 135 230 255 17.9
    C-5-100A No.5 100A 4B - - - 152 160 265 310 26.0
    C-5-125A No.5 125A 5B - - - 185 190 315 380 42
    C-5-150A No.5 150A 6B - - - 225 225 365 450 68.5
    C-5-200A No.5 200A 8B - - - 278 280 450 580 112
    C-5-250A No.5 250A 10B - - - 330 340 525 700 168
    C-5-300A No.5 300A 12B - - - 380 395 620 840 248
    C-5-350A No.5 350A 14B - - - 456 455 700 960 345
    C-6-40A No.6 40A 11/2B - - - 76 80 - 160 7.6
    C-6-50A No.6 50A 2B - - - 94 95 - 190 11.3
    C-6-65A No.6 65A 21/2B - - - 113 115 - 220 16.4
    C-6-80A No.6 80A 3B - - - 125 135 - 255 18.7
    C-6-100A No.6 100A 4B - - - 152 160 - 310 27.4
    C-6-125A No.6 125A 5B - - - 185 190 - 380 44
    C-6-150A No.6 150A 6B - - - 225 225 - 450 72
    C-6-200A No.6 200A 8B - - - 278 280 - 580 119
    C-6-250A No.6 250A 10B - - - 330 340 - 700 182
    C-6-300A No.6 300A 12B - - - 380 395 - 840 268
    C-6-350A No.6 350A 14B - - - 456 455 - 960 375


    ---------------欢迎询价！电话：15986675116，QQ：270057269---------------
