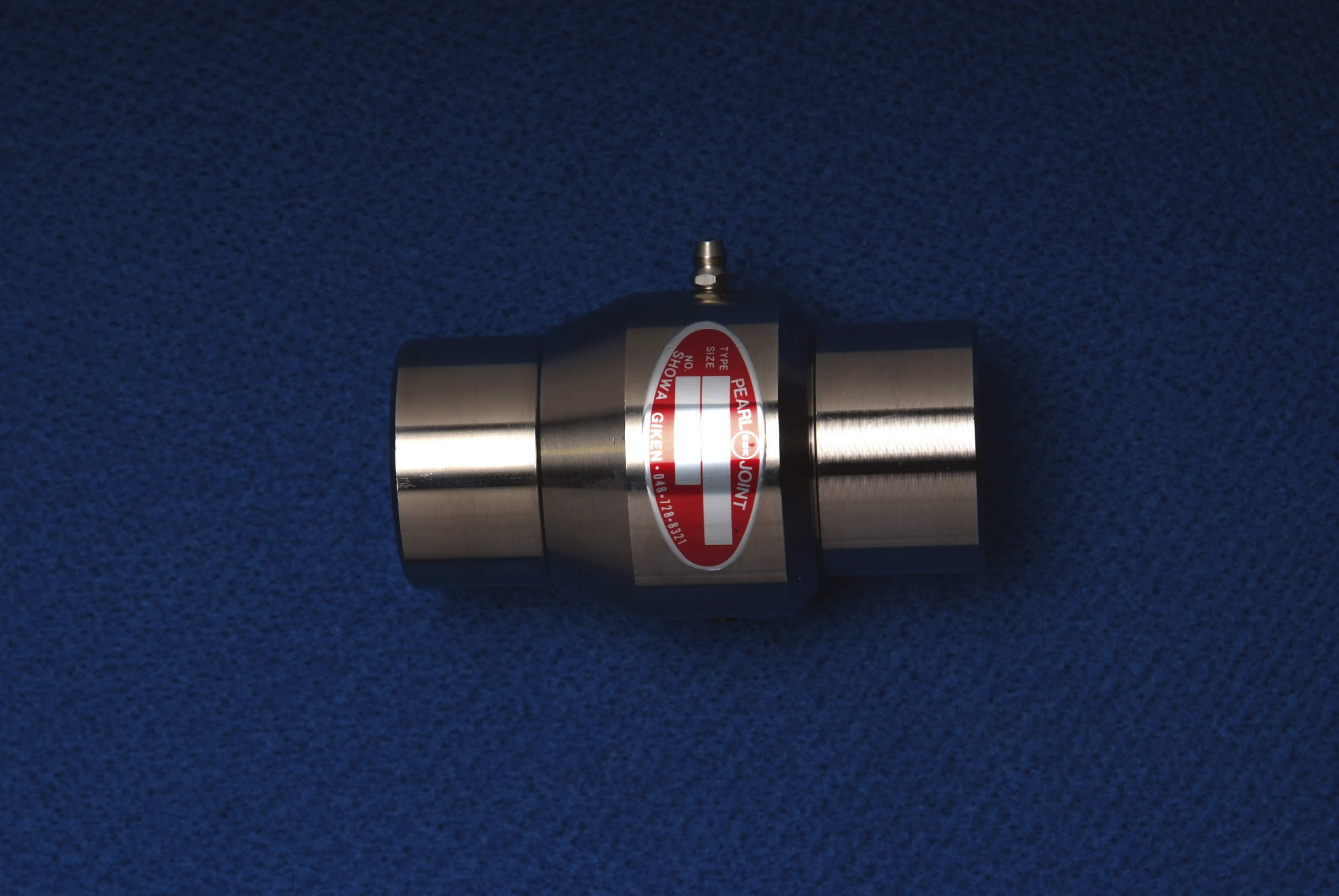

产品名称： (株)昭和技研工業 珍珠旋转接头A系列
产品编号： SN1811427
产品类别： 工业配件 > (株)昭和技研工業
品牌： (株)昭和技研工業
日期： 2018-11-30
业务QQ：
服务热线： 15986675116
    最高圧力 4.1MPa(42kgf/cm2)
    最高温度 100℃
    本体材質 ダクタイル鋳鉄（一部炭素鋼）
    標準パッキン材質 NBR
    接続 ネジ込み(Rc)

    パールスイベルジョイントは、360度の回転が可能なスイベルジョイントで、軸受部には複列ボールベアリングが組み込まれ、グリース潤滑してありますので機械的強度が高く、大きなラジアル・スラスト量荷重、ならびにモーメント荷重に耐えることができます。

    型式 スタイルNo. 呼称寸法 A B C D E F G H J 質量
    (kg)
    A B
    A-1-10A No.1 10A 3/8B 84 - - (44) 32 - - - - 0.6
    A-1-15A No.1 15A 1/2B 84 - - (44) 32 - - - - 0.55
    A-1-20A No.1 20A 3/4B 105 - - (60) 46 - - - - 1.3
    A-1-25A No.1 25A 1B 105 - - (60) 46 - - - - 1.2
    A-1-32A No.1 32A 11/4B 120 - - (77) 63 - - - - 2.3
    A-1-40A No.1 40A 11/2B 120 - - (77) 63 - - - - 2.2
    A-1-50A No.1 50A 2B 150 - - (98) 78 - - - - 4.5
    A-1-65A No.1 65A 21/2B 181 - - (132) 105 - - - - 9.8
    A-1-80A No.1 80A 3B 181 - - (132) 105 - - - - 9.0
    A-1-100A No.1 100A 4B 210 - - (160) 135 - - - - 14.5
    A-2-10A No.2 10A 3/8B - 74 - - - 32 35 - - 0.65
    A-2-15A No.2 15A 1/2B - 74 - - - 32 35 - - 0.6
    A-2-20A No.2 20A 3/4B - 98 - - - 45 45 - - 1.4
    A-2-25A No.2 25A 1B - 98 - - - 45 45 - - 1.3
    A-2-32A No.2 32A 11/4B - 110 - - - 63 70 - - 2.7
    A-2-40A No.2 40A 11/2B - 110 - - - 63 70 - - 2.6
    A-2-50A No.2 50A 2B - 145 - - - 78 75 - - 5.2
    A-2-65A No.2 65A 21/2B - 176 - - - 105 100 - - 11.8
    A-2-80A No.2 80A 3B - 176 - - - 105 100 - - 11.0
    A-2-100A No.2 100A 4B - 210 - - - 134 120 - - 17.6
    A-3-10A No.3 10A 3/8B - - 70 - - - 35 - - 0.75
    A-3-15A No.3 15A 1/2B - - 70 - - - 35 - - 0.7
    A-3-20A No.3 20A 3/4B - - 92 - - - 45 - - 1.6
    A-3-25A No.3 25A 1B - - 92 - - - 45 - - 1.5
    A-3-32A No.3 32A 11/4B - - 109 - - - 70 - - 3.2
    A-3-40A No.3 40A 11/2B - - 109 - - - 70 - - 3.3
    A-3-50A No.3 50A 2B - - 155 - - - 75 - - 6.3
    A-3-65A No.3 65A 21/2B - - 190 - - - 100 - - 14.3
    A-3-80A No.3 80A 3B - - 190 - - - 100 - - 13.5
    A-3-100A No.3 100A 4B - - 232 - - - 120 - - 20.5
    A-4-10A No.4 10A 3/8B - - - - - - - 74 - 1.0
    A-4-15A No.4 15A 1/2B - - - - - - - 74 - 0.9
    A-4-20A No.4 20A 3/4B - - - - - - - 98 - 2.2
    A-4-25A No.4 25A 1B - - - - - - - 98 - 2.1
    A-4-32A No.4 32A 11/4B - - - - - - - 110 - 3.8
    A-4-40A No.4 40A 11/2B - - - - - - - 110 - 3.8
    A-4-50A No.4 50A 2B - - - - - - - 145 - 8.0
    A-4-65A No.4 65A 21/2B - - - - - - - 176 - 17.6
    A-4-80A No.4 80A 3B - - - - - - - 176 - 16.6
    A-4-100A No.4 100A 4B - - - - - - - 210 - 26.5
    A-5-10A No.5 10A 3/8B - - - - - - 35 74 70 1.1
    A-5-15A No.5 15A 1/2B - - - - - - 35 74 70 1.0
    A-5-20A No.5 20A 3/4B - - - - - - 45 98 92 2.3
    A-5-25A No.5 25A 1B - - - - - - 45 98 92 2.2
    A-5-32A No.5 32A 11/4B - - - - - - 70 110 109 4.5
    A-5-40A No.5 40A 11/2B - - - - - - 70 110 109 4.4
    A-5-50A No.5 50A 2B - - - - - - 75 145 155 9.2
    A-5-65A No.5 65A 21/2B - - - - - - 100 176 190 20.2
    A-5-80A No.5 80A 3B - - - - - - 100 176 190 19.2
    A-5-100A No.5 100A 4B - - - - - - 120 210 232 29.5
    A-6-10A No.6 10A 3/8B - - - - - - 35 - 70 1.2
    A-6-15A No.6 15A 1/2B - - - - - - 35 - 70 1.1
    A-6-20A No.6 20A 3/4B - - - - - - 45 - 92 2.5
    A-6-25A No.6 25A 1B - - - - - - 45 - 92 2.4
    A-6-32A No.6 32A 11/4B - - - - - - 70 - 109 5.2
    A-6-40A No.6 40A 11/2B - - - - - - 70 - 109 5.0
    A-6-50A No.6 50A 2B - - - - - - 75 - 155 10.2
    A-6-65A No.6 65A 21/2B - - - - - - 100 - 190 22.6
    A-6-80A No.6 80A 3B - - - - - - 100 - 190 21.8
    A-6-100A No.6 100A 4B - - - - - - 120 - 232 32.3

    ・( )内は参考寸法です
