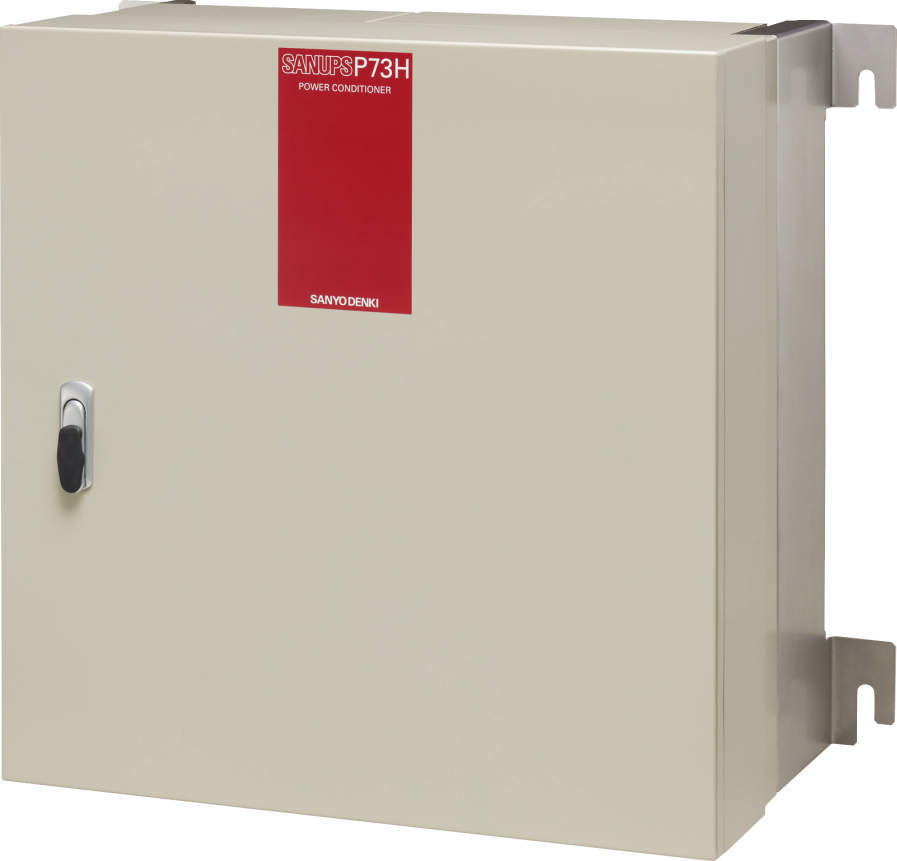

山洋電気(株) 太阳能发电用的能量转换器SANUPS P7H |
| 产品编号： |
SN18112548 |
| 产品类别： |
工业配件 > 山洋電気(株) |
| 品牌： |
山洋電気(株) |
| 日期： |
2018-11-20 |
| 业务QQ： |
 |
| 服务热线： |
15986675116 |
|
型式
|
P73H103RJ：系統連系タイプ
P73H103SJ：自立運転機能付きタイプ
|
|
定格出力
|
10kW
|
|
方式
|
主回路方式：自励式電圧形
スイッチング方式：高周波PWM
絶縁方式：絶縁トランスなし(トランスレス方式)
|
|
系統連系運転
|
【直流入力】
定格電圧：DC400V
最大許容入力電圧：DC600V
入力運転電圧範囲：DC150～600V
最大出力追従制御範囲：DC150～550V
入力回路数：7回路(MAX10A／回路),1回路(一括入力の場合。外部に接続箱が必要です)
【交流出力】
相数・線数：三相3線
定格電圧：AC202V
定格周波数：50Hz/60Hz
定格出力電流：AC28.6A
交流出力電流ひずみ率：総合電流5%以下、各次調波3%以下
出力力率：0.95以上
|
|
自立運転 (P73H103SJのみ)
|
【直接入力】
定格電圧：DC400V
最大許容入力電圧：DC600V
入力運転電圧範囲：DC150～600V
【交流出力】
定格出力：10kVA
相数・線数：三相3線(V相接値：パワーコンディショナーで接地)
定格電圧：AC202V
電圧精度：定格電圧±5％
定格周波数：50Hz/60Hz
周波数精度：定格周波数±0.1Hz以内
交流出力電圧ひずみ率：線形負荷：5％以下
過負荷耐量：100％連続
|
|
効率
|
94.5％(接続箱機能除く)
|
|
連系保護
|
過電圧(OVR)、不足電圧(UVR)、周波数上昇(OFR)、周波数低下(UFR)
|
|
単独運転検出
|
受動的方式：電圧位相跳躍検出
能動的方式：無効電力変動方式
|
|
通信方式
|
RS-485
|
|
騒音
|
50dB以下
|
|
使用環境
|
周囲温度：-25～＋60℃
相対湿度：90％以下(結露しないこと)
標高：2000m以下
|
|
塗装色
|
マンセル5Y7/1(半ツヤ)
|
|
発生熱量
|
582W
|
|
トランスデューサ機能
|
あり (日射計用、気温計用)
|
|
|
・変換効率94.5％
・入力電圧範囲はDC150～600Vで、さまざまな太陽電池に使用できます。
・停電時にも使用できる自立運転機能付きタイプをラインアップ
・自立運転機能付きタイプを使うと、停電が発生しても太陽電池の電力から給電ができるため、万一の停電時にも非常用設備に電力を供給できます。
・オプションのトランス盤を使えば、AC100V(単線2線)で出力できます。
・保護等級 IP65 防水・防塵性能に優れており、保護等級はIP65です。
・屋外でも安心して設置できます。
防塵性：粉塵が内部に侵入しない
防水性：いかなる方向からの水の直接噴流によっても有害な影響を受けない。
|
