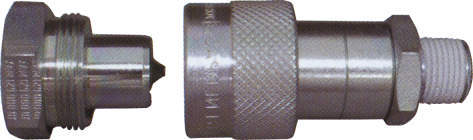

・ハイフローカプラは安価で最も一般的なカプラです。各種エナパックシリンダに標準で組み込まれている機種もあります。
・自動バルブ開閉機構により、接続を切り離した際に内部のポペットが閉止するので分離時の油抽出を防ぎます。
|
型式
|
名称
|
最高
使用圧力
(MPa)
|
常用
温度範囲
(℃)
|
流量
(L/min)
|
質量
(g)
|
|
C-604
|
オス・メスセット品
|
70
|
-20～+80
|
15
|
400
|
|
CH-604
|
オスカプラ
|
70
|
-20～+80
|
15
|
150
|
|
CR-400
|
メスカプラ
|
70
|
-20～+80
|
15
|
250
|
|
CD-411
|
ダストキャップ
|
-
|
-
|
-
|
25
|
|
・ダストキャップは標準装備されています。
|
型式
|
名称
|
最高
使用圧力
(MPa)
|
常用
温度範囲
(℃)
|
流量
(L/min)
|
質量
(g)
|
|
A-630
|
オス・メスセット品
|
70
|
-20～+80
|
5
|
90
|
|
AH-630
|
オスカプラ
|
70
|
-20～+80
|
5
|
30
|
|
AR-630
|
メスカプラ
|
70
|
-20～+80
|
5
|
60
|
|
Z-640
|
ダストキャップ
|
-
|
-
|
-
|
25
|
|
・ダストキャップは標準装備されています。
|
型式
|
仕様
|
質量
(g)
|
|
CHQ-1
|
ニップル（ホース側）
|
60
|
|
CRQ-1
|
カップリング（シリンダ側）
|
200
|
|
CQ-1
|
シリンダ側、ホース側カプラセット
|
260
|
|
|
型式
|
タイプ
|
仕様
|
|
AUC-115
|
ブロック内蔵型
|
カップリング
|
|
AUC-0064
|
ブロック内蔵型
|
カップリング用ガスケット
|
|
AUN-115-PF1/4
|
ブロック内蔵型
|
ニップル
|
|
AUN-0062
|
ブロック内蔵型
|
ニップル用ガスケット
|
|
L391234
|
ネジ込型
|
ニップル
|
|
L391235
|
ネジ込型
|
カップリング
|
|
