形式
|
||||||||||||||||
|

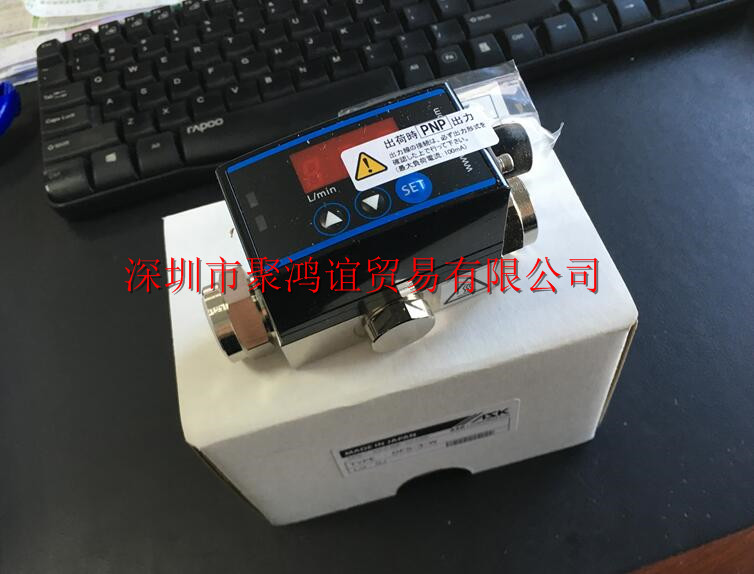

機種 | デジタルフローセンサー | ||||||||||||||
|
ねじ口径（両端とも） |
1 : Rc1/8 2 : Rc1/4 3 : Rc3/8 6 : Rc3/4 8 : Rc1 |
||||||||||||||
|
使用流体 |
O : 一般石油系作動油、潤滑油（DFS-1の場合はOタイプのみ製作） W : 清水、水溶性クーラント液 |
||||||||||||||
|
特殊品表示 | 内容はお問い合わせください | ||||||||||||||
仕様
● 本体及び全体仕様| 形式 | DFS-1 | DFS-2 | DFS-3 | DFS-6 | DFS-8 |
| 接続ネジ口径（両端） | Rc1/8 | Rc1/4 | Rc3/8 | Rc3/4 | Rc1 |
| 最大流量（ℓ/min） | 1 | 10 | 20 | 50 | 100 |
| 使用流量範囲（ℓ/min） | 0.2∼1 | 1∼10 | 2∼20 | 5∼50 | 10∼100 |
| 最高使用圧力 | 3MPa |
3MPa（PC/金属製キャップ） 25MPa（金属製キャップ） |
|||
|
流体目視機能の 有無 |
あり |
あり / （PC/金属製キャップ装着時のみ流体目視可） なし / （金属製キャップ装着時 ※1） |
|||
| 精度（全流量範囲）※2 | ±0.1 ℓ/min | ±0.5 ℓ/min | ±1.0 ℓ/min | ±2.5 ℓ/min | ±5.0 ℓ/min |
| 使用流体 ※3 | 一般石油系作動油、潤滑油 |
一般石油系作動油、潤滑油 清水、水溶性クーラント液 |
|||
| 圧力損失 ※4 | 0.03MPa以下 | 0.025MPa以下 | |||
| 使用温度範囲 | 0～80℃（周囲温度は0～50℃） | ||||
| 接液部材質 | C3604（Niメッキ）、Nd-Fe-B、POM、PC、NBR | ||||
| ※1： | 金属製キャップ（高圧用）装着時は流体目視出来ません。 |
| ※2： | Ｏ仕様は、32cSt時の保証値となります。 |
| ※3： | 使用流体により、出荷時の調整が異なります。発注時にご指定ください。 |
| ※4： | 最大流量時、32cSt時の値を示します。 |
| 形式 | DFS-1 | DFS-2 | DFS-3 | DFS-6 | DFS-8 |
| 電源 | DC12V～24V（許容電圧変動 ±10%） | ||||
| 最大消費電流 | MAX.100mA | ||||
| 出力 |
PNPオープンコレクタ/NPNオープンコレクタ（任意に変更可能） 最大負荷電流 100mA |
||||
| 接続 | M12x1-4ピンコネクタ（DC用） | ||||
| 保護構造 | IP67 相当 | ||||
| 材質 | ABS、NBR、PA、ポリエステル | ||||
| 表示 ※5 | 7セグメントLED、2LEDs（緑・赤） | ||||
| 出力状態 ※6 |
設定流量以上の場合は： LED（緑）ランプ点灯/ LED（赤）ランプ消灯/出力ON 設定流量以下の場合は： LED（緑）ランプ消灯/ LED（赤）ランプ点灯/出力OFF |
||||
| ※5： | 表示は設定により非表示にすることが可能です。 |
| ※6： | 警報流量は任意に設定可能です。設定方法については、取り扱い説明書をご確認ください。 |
